您當前所在位置：首頁 > 產品中心 > 0715礦用振動篩
產品類別：直線振動篩系列
產品簡介：礦用振動篩具有體積小、重量輕，能耗低、便于安裝及工藝布置等特點，采用能耗低振動電機作振動源，橡膠彈簧支撐并隔振，處理量大，篩分效率高，篩網有較大的安裝傾角,拼塊組裝篩板，更換方便，使用壽命長。
全國統一銷售熱線：0373-268 2333
0715礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG系列高效重型篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。ZSG系列高效重型篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

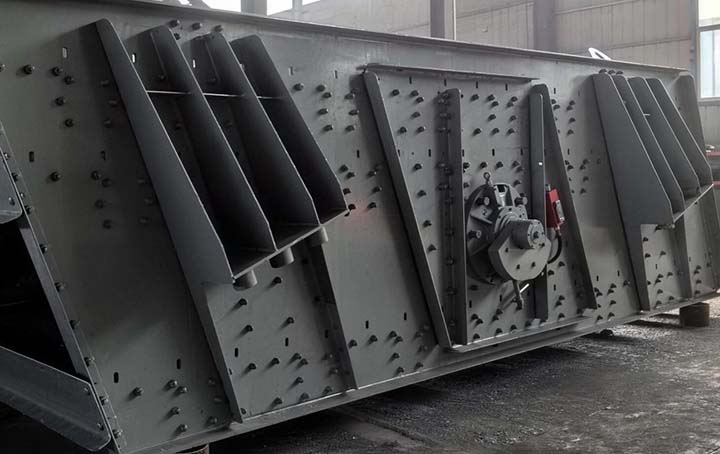

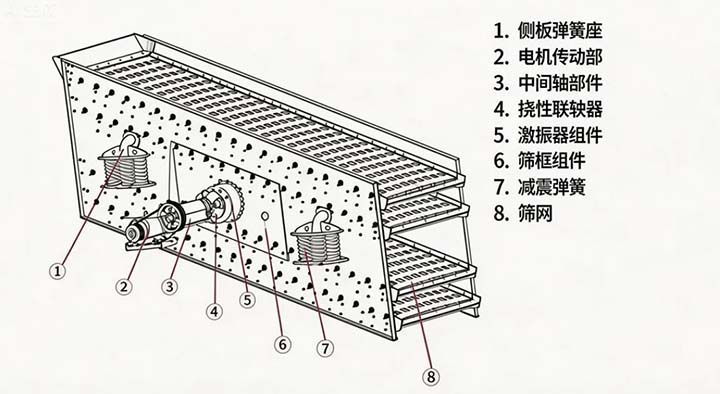

0715型礦用重型振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。
0715礦用重型振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。
減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
電機振動式
| 型號 | 篩面面積 | 篩面傾角 | 給料粒度 | 篩孔尺寸 | 處理量 | 振動頻率 | 雙振幅 | 配用電機 | 電壓 | |
| m² | (°) | mm | mm | t/h | Hz | mm | 型號 | 功率 Kw | V | |
| ZSGB-0615 | 0.9 | 10 | <150 |
3 5 10 15 20 25 30 |
10-100 | 16 | 6-9 | YZO-10-6 | 2*1.0 | 380 |
| ZSGB-0918 | 1.62 | 10 | 15-160 | YZO-20-6 | 2*2.0 | |||||
| ZSGB-1020 | 2 | 15 | 15-200 | YZO-20-6 | 2*2.0 | |||||
| ZSGB-1224 | 2.88 | 10 | 25-300 | YZO-30-6 | 2*2.5 | |||||
| ZSGB-1030 | 3 | 15 | 35-360 | YZO-30-6 | 2*2.5 | |||||
| ZSGB-1230 | 3.6 | 15 | 40-400 | YZO-50-6 | 2*3.7 | |||||
| ZSGB-1530 | 4.5 | 15 | 45-460 | YZO-50-6 | 2*3.7 | |||||
| 2ZSGB-0615 | 0.9 | 10 | 10-100 | YZO-10-6 | 2*1.0 | |||||
| 2ZSGB-0918 | 1.62 | 10 | 15-160 | YZO-20-6 | 2*2.0 | |||||
| 2ZSGB-1020 | 2 | 15 | 15-200 | YZO-20-6 | 2*2.0 | |||||
| 2ZSGB-1224 | 2.88 | 10 | 25-300 | YZO-30-6 | 2*2.5 | |||||
| 2ZSGB-1030 | 3 | 15 | 35-360 | YZO-30-6 | 2*2.5 | |||||
| 2ZSGB-1230 | 3.6 | 15 | 40-400 | YZO-50-6 | 2*3.7 | |||||
| 2ZSGB-1530 | 4.5 | 15 | 45-460 | YZO-75-6 | 2*5.5 | |||||
激振器振動式
| 型號 | 篩面面積 | 篩面傾角 | 給料粒度 | 篩孔尺寸 | 處理量 | 振動頻率 | 雙振幅 | 激振器 | 配用電機 | |
| m² | (°) | mm | mm | t/h | Hz | mm | 型號 | 功率 Kw | 電壓 V | |
| ZSGB-1536 | 5.4 | 15 | <200 |
3 5 10 15 20 25 30 |
50-360 | 12 | 8-12 | JZ-75-6 | 2*4.0 | 380 |
| ZSGB-1540 | 6 | 15 | 50-400 | JZ-75-6 | 2*4.0 | |||||
| ZSGB-1836 | 6.48 | 15 | 60-460 | JZ-100-6 | 2*5.5 | |||||
| ZSGB-1550 | 7.5 | 15 | 70-400 | JZ-100-6 | 2*5.5 | |||||
| ZSGB-1848 | 8.64 | 15 | 80-500 | JZ-130-6 | 2*5.5 | |||||
| ZSGB-2040 | 8 | 15 | 80-560 | JZ-130-6 | 2*5.5 | |||||
| ZSGB-2050 | 10 | 15 | 90-600 | JZ-160-6 | 2*7.5 | |||||
| 2ZSGB-1536 | 5.4 | 15 | 50-360 | JZ-100-6 | 2*5.5 | |||||
| 2ZSGB-1540 | 6 | 15 | 50-400 | JZ-100-6 | 2*5.5 | |||||
| 2ZSGB-1836 | 6.48 | 10 | 60-460 | JZ-130-6 | 2*5.5 | |||||
| 2ZSGB-1550 | 7.5 | 15 | 70-400 | JZ-130-6 | 2*5.5 | |||||
| 2ZSGB-1848 | 8.64 | 15 | 80-500 | JZ-180-6 | 2*7.5 | |||||
| 2ZSGB-2040 | 8 | 15 | 80-560 | JZ-180-6 | 2*7.5 | |||||
| 2ZSGB-2050 | 10 | 15 | 90-600 | JZ-200-6 | 2*7.5 | |||||
Tags:礦用振動篩,0715礦用振動篩
